Neighbor Discovery Protocol (NDP) – was ist das?

Jedes Gerät, das das Neighbor Discovery Protocol für die Kom­mu­ni­ka­ti­on im Netzwerk hin­zu­zieht, verwaltet seinen eigenen Neighbor-Cache. In diesem sind alle ihm bekannten Geräte des Netzes auf­ge­lis­tet und anhand ihrer ein­deu­ti­gen Ge­rä­te­adres­se (MAC) ve­ri­fi­zier­bar. Dabei ist er­sicht­lich, ob die zwi­schen­ge­spei­cher­te Adresse zu einem einfachen Client oder bei­spiels­wei­se einem Router gehört. Der Neighbor-Cache ist al­ler­dings nicht der einzige, sondern lediglich einer von vier Zwi­schen­spei­chern, die den Funk­ti­ons­wei­sen des NDP-Pro­to­kolls dienen. Bei den drei anderen Kom­po­nen­ten, die ebenfalls von jedem Gerät einzeln ge­hand­habt werden, handelt es sich um die folgenden:

• De­sti­na­ti­on-Cache: Der „Ziel“-Cache umfasst Einträge über alle Hosts im Netzwerk, an die bereits Da­ten­pa­ke­te ver­schickt wurden. Jeder dieser Einträge verweist wiederum per Link auf eine Adresse im Neighbor-Cache, die beim Ver­schi­cken von Da­ten­pa­ke­ten an den ge­wünsch­ten Zielhost als nächster Hop (Zwi­schen­sta­ti­on) verwendet werden soll.
• Präfix-Cache: Im Präfix-Cache bzw. der Prefix List werden alle Präfixe verwaltet, die für das Netzwerk gelten, in dem sich der Client befindet. Diese Auf­lis­tung ist ei­ner­seits notwendig, weil IPv6 Mul­ti­ho­ming – also die Er­reich­bar­keit des Netzes über zwei un­ter­schied­li­che Provider – un­ter­stützt und an­de­rer­seits die Auf­split­tung des Adress­raums in un­ter­schied­li­che Präfixe zulässt. Mithilfe der Einträge im Präfix-Cache stellt NDP sicher, dass der Zielhost sich im gleichen Subnetz befindet. Jedes Präfix mit Ausnahme der MAC-Adresse (auch Link-Layer-Adresse) besitzt eine fest­ge­leg­te Gül­tig­keits­dau­er, sodass der Cache immer auf dem aktuellen Stand bleibt.
• Default Router List: Die Default Router List umfasst alle bekannten Router, die mit dem Gerät re­gel­mä­ßig in Kontakt treten. Jeder Eintrag in dieser Liste ist dabei mit einem Eintrag im Neighbor-Cache verknüpft. Dass nur aktive Router gelistet sind, liegt an der Tatsache, dass für alle Vertreter au­to­ma­tisch eine Ab­lauf­dau­er definiert wird. Eine Ver­län­ge­rung bzw. Auf­fri­schung erfolgt nur bei ent­spre­chen­der Rück­mel­dung des Routers.

Um die ver­schie­de­nen Caches für das NDP zu erstellen, kommt ein anderes In­ter­net­pro­to­koll zum Einsatz, das als ICMPv6 („Internet Control Message Protocol for the Internet Protocol Version 6“) bekannt ist.

ICMPv6 dient in der aktuellen Version der In­ter­net­pro­to­koll­fa­mi­lie für ge­wöhn­lich als Über­mitt­ler für Fehler- und In­for­ma­ti­ons­mel­dun­gen, wird aber vom Neighbor Discovery Protocol in Form von fünf ver­schie­de­nen ICMPv6-Typen ebenfalls in Anspruch genommen. Je nach Typ kommen bestimmte Be­nach­rich­ti­gun­gen zum Einsatz, mit deren Hilfe die Zwi­schen­spei­cher bzw. Listen gebildet werden.

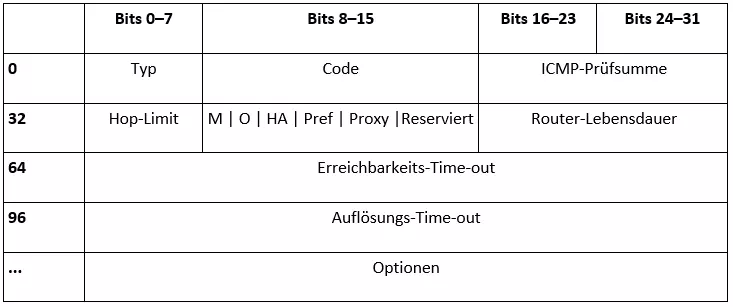

Dieser Nach­rich­ten­typ besitzt also eine Stan­dard­län­ge von 128 Bit, wobei zu­sätz­li­che Bits für Optionen hin­zu­kom­men können. Gültige Optionen sind dabei die MAC-Adresse des Routers, die Angabe über die maximale Pa­ket­grö­ße („Maximum Trans­mis­si­on Unit“) sowie sämtliche re­le­van­ten Präfix-In­for­ma­tio­nen.

Das Feld „Typ“ wird ent­spre­chend der Nachricht auf 134 gesetzt, das Feld „Code“ immer auf 0. Es folgen 16 Bit ICMP-Prüfsumme und eine 8 Bit lange Angabe über das Hop-Limit, die die vom Router emp­foh­le­nen Zwi­schen­sta­tio­nen enthalten kann.

Es folgen Ein­zel­bits, die Auf­schluss darüber geben,

• ob IP-Adressen über dy­na­mi­sches DHCPv6 bezogen werden können (M)

• und ob andere Adress­in­for­ma­tio­nen über dy­na­mi­sches DHCPv6 bezogen werden können (O).

Das Feld „Re­ser­viert“ bleibt unbenutzt und wird vom Empfänger ignoriert. Ferner enthält die Router Ad­ver­ti­se­ment Zah­len­an­ga­ben über

• die Zeit in Sekunden, die der Router in der Default Router List verweilen soll (Router-Le­bens­dau­er; 16-Bit-Integer, maximal 65535);

• die Zeit in Mil­li­se­kun­den, die eine Adresse im Neighbor-Cache nach dem Fest­stel­len der Er­reich­bar­keit noch verfügbar sein soll (Er­reich­bar­keits-Time-out; 32-Bit-Integer, maximal ca. 50 Tage)

• sowie die Zeit in Mil­li­se­kun­den, nach der erneut eine Neighbor-So­li­ci­ta­ti­on-Nachricht (s. u.) gesendet werden soll (Auf­lö­sungs-Time-out; 32-Bit-Integer).

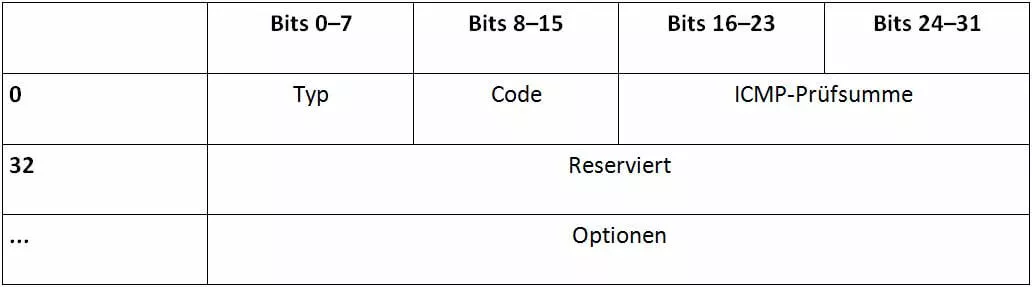

Der Standard-Aufbau einer NDP-ICMPv6-Nachricht des Typs 133 sieht also eine Min­dest­län­ge von 64 Bit vor. „Typ“ erhält den Router-So­li­ci­ta­ti­on-Wert 133 zu­ge­ord­net, während „Code“ wiederum auf 0 gesetzt wird. Die zwei weiteren Pflicht­fel­der sind die ICMP-Prüfsumme (16 Bit) und ein 32 Bit langes „Re­ser­viert“-Feld, das unbenutzt bleibt.

Die einzige mögliche Option, die der Nachricht wahlweise angehängt werden kann, ist die MAC-Adresse des Senders.

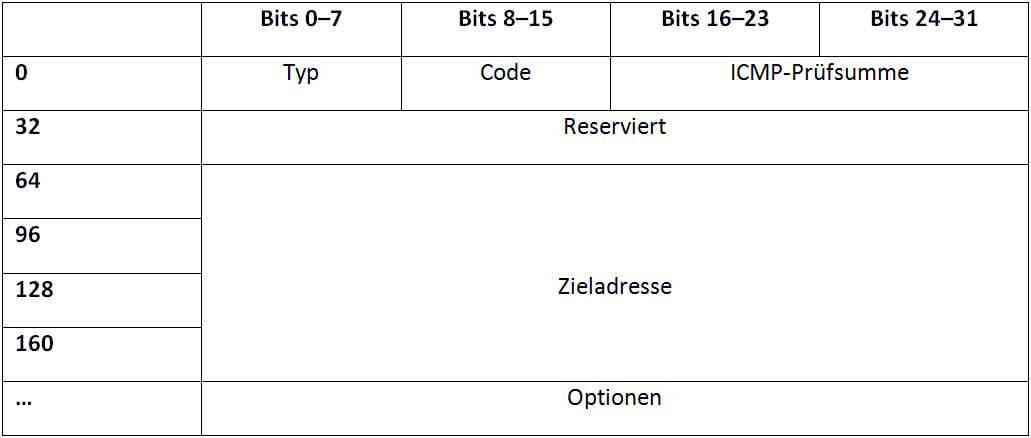

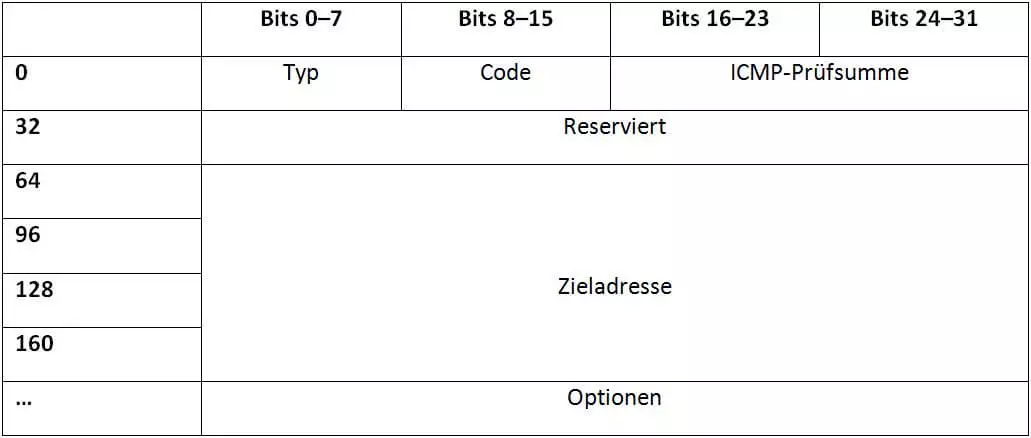

Wie alle ICMPv6-Nach­rich­ten­ty­pen beginnen auch Neighbor So­li­ci­ta­ti­ons mit 8 Bit Ty­pen­kenn­zeich­nung – in diesem Fall hat „Typ“ den Wert 135. Es folgen der 8 Bit lange Code, der auf 0 gesetzt wird, und 16 Bit Prüfsumme. Das „Re­ser­viert“-Feld bleibt, wie bei den bisher vor­ge­stell­ten Nach­rich­ten auch, unbenutzt.

Mit 128 Bit macht die an­vi­sier­te IP-Adresse, die keine Multicast-Adresse sein darf, den Großteil der Nachricht aus – bei einer gesamten Länge von min­des­tens 192 Bit. Auch dieser, für das Neighbor Discovery Protocol ent­schei­den­de Nach­rich­ten­typ erlaubt als optionale Zu­satz­an­ga­be die MAC-Adresse des Senders.

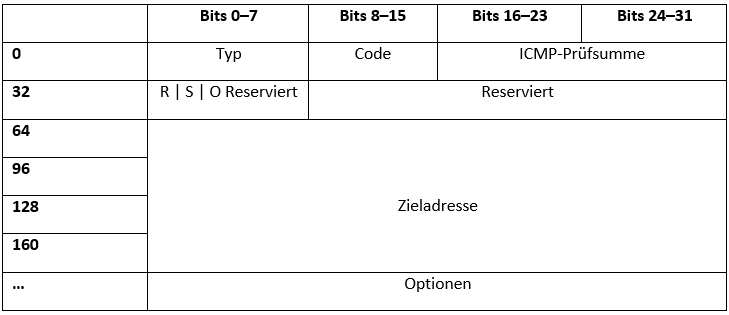

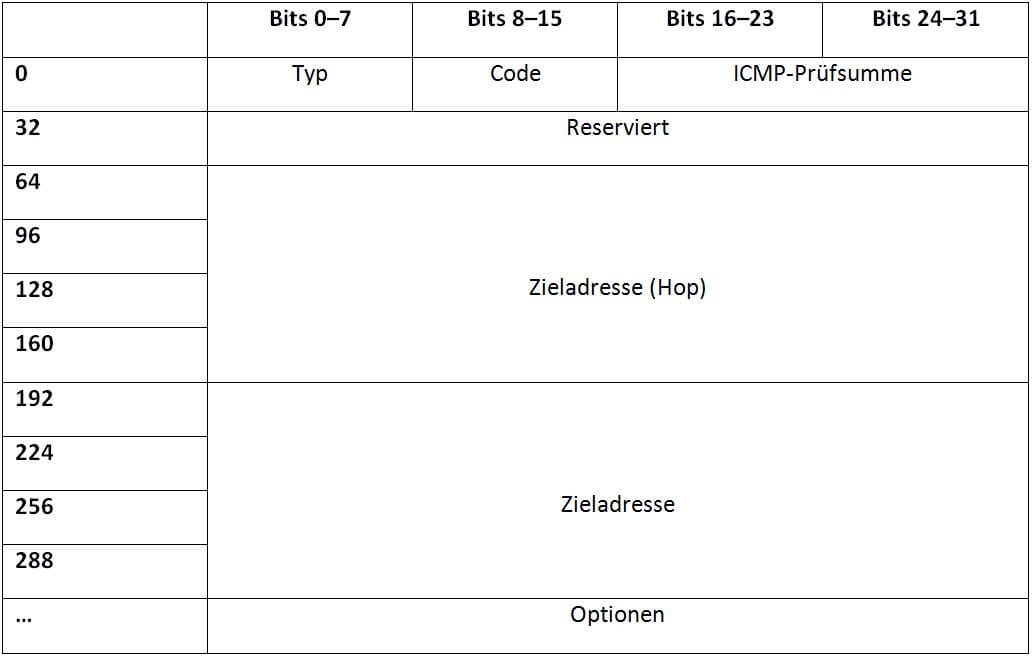

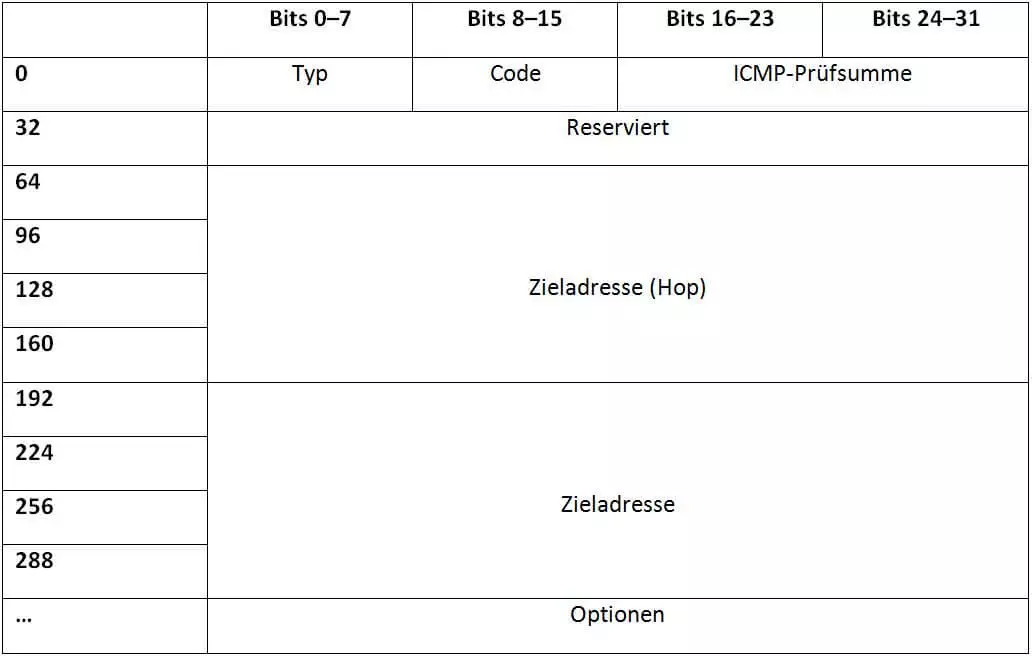

Mit einer Min­dest­län­ge von 320 Bit sind Redirects die größten ICMPv6-Nach­rich­ten, die für die Funk­ti­ons­wei­se des Neighbor Discovery Protocol von Bedeutung sind. Dem typischen Aufbau mit Bitfolgen für die Ty­pen­kenn­zeich­nung (137), den Code (0), die Prüfsumme und ein un­be­nutz­tes „Re­ser­viert“-Feld (32 Bit) folgen zunächst die Adresse des emp­foh­le­nen Hops und an­schlie­ßend die Adresse, für die diese Umleitung empfohlen wird (beide 128 Bit). Optional kann das Nach­rich­ten­pa­ket die MAC-Adresse des Ziels sowie den Header des um­ge­lei­te­ten Pakets enthalten.

So viel zu den Caching-Me­cha­nis­men und Kom­mu­ni­ka­ti­ons­mit­teln des Neighbor Discovery Protocol in Kom­bi­na­ti­on mit dem Internet Control Message Protocol. Die folgenden NDP-Szenarien ver­deut­li­chen das Zu­sam­men­spiel und die Funk­ti­ons­wei­se der beiden Pro­to­kol­le:

• Router und Netz­werk­prä­fix erkennen: Alle Router in einem Netz über­mit­teln in re­gel­mä­ßi­gen Abständen Router Ad­ver­ti­se­ments via Multicast an alle Netz­werk­teil­neh­mer. Diese enthalten u. a. In­for­ma­tio­nen wie die Adresse, das Netz­werk­prä­fix und das Routing, die dazu dienen, die Default Router List sowie die Prefix List zu erstellen. Anhand dieser Einträge ermitteln Clients dann Standard-Gateway und Sub­netz­mas­ke. Da alle Einträge nur über eine begrenzte Gül­tig­keits­dau­er verfügen, bleiben nur aktive Router ein­ge­tra­gen. Die Ad­ver­ti­se­ments der Router können mithilfe von Router So­li­ci­ta­ti­ons auch erzwungen werden.

• Wichtige Parameter für die Pa­ket­über­mitt­lung ermitteln: Router Ad­ver­ti­se­ments können optional auch In­for­ma­tio­nen darüber enthalten, welche Parameter die teil­neh­men­den Clients bei der Über­mitt­lung von Paketen an­zu­wen­den haben. Dabei kann es sich um ganz konkrete Angaben wie die maximale Pa­ket­grö­ße, aber auch um weit­grei­fen­de In­ter­net­pa­ra­me­ter wie das fest­ge­schrie­be­ne Limit von Zwi­schen­sta­tio­nen für aus­ge­hen­de Pakete handeln.

• Den nächsten Hop fest­stel­len: Soll ein Paket versendet werden, sorgt das NDP-Protokoll dafür, dass überprüft wird, ob der De­sti­na­ti­on-Cache bereits einen ent­spre­chen­den Eintrag für den an­vi­sier­ten Zielhost enthält. Ist dies nicht der Fall, ermittelt das Protokoll die nächste Zwi­schen­sta­ti­on anhand der In­for­ma­tio­nen aus Prefix List und Default Router List. An­schlie­ßend wird der neue Kennt­nis­stand im De­sti­na­ti­on-Cache ge­spei­chert, wodurch er bei einer erneuten Anfrage sofort verfügbar ist. Existiert für den neu an­ge­leg­ten Eintrag noch kein Äqui­va­lent im Neighbor-Cache, wird dieser au­to­ma­tisch erzeugt und danach auch die Adress­auf­lö­sung initiiert.

• IP- in MAC-Adresse auflösen: Um die MAC-Adresse eines be­stimm­ten Hosts im Netzwerk zu ermitteln, erhält dieser eine Neighbor So­li­ci­ta­ti­on per IPv6-Multicast an seine eigene, ganz spe­zi­fi­sche Multicast-Adresse. Auf diese ein­zig­ar­ti­ge Adress­kom­bi­na­ti­on kann aus­schließ­lich der Host antworten. Er ver­schickt als Antwort eine Neighbor-Ad­ver­ti­se­ment-Nachricht mit der MAC-Adresse, die vom Aus­gangs­cli­ent im Neighbor-Cache ge­spei­chert wird. Das Neighbor Discovery Protocol wird auf diese Weise sowohl genutzt, um Nachbarn zu iden­ti­fi­zie­ren, als auch, um Router zu bestimmen.

• Nicht­er­reich­bar­keit eines Nachbarn erkennen: Alle MAC-Adressen, die im Neighbor-Cache ge­spei­chert sind, müssen re­gel­mä­ßig auf ihre Ak­tua­li­tät geprüft werden. Solange von einer ein­ge­tra­ge­nen Adresse TCP/IP-Daten bzw. -Emp­fangs­be­stä­ti­gun­gen gesendet werden, gilt diese lo­gi­scher­wei­se als aktiv und der sich dahinter ver­ber­gen­de Host als er­reich­bar. Hat seit längerer Zeit kein Da­ten­aus­tausch mit dem be­tref­fen­den Gerät statt­ge­fun­den und ist die Gül­tig­keits­dau­er des Eintrags ab­ge­lau­fen, wird dieser als veraltet markiert. Um nun zu über­prü­fen, ob der jeweilige Host tat­säch­lich nicht mehr er­reich­bar ist, wird zunächst ein ge­wöhn­li­ches Da­ten­pa­ket an die ein­ge­tra­ge­ne Adresse geschickt. Bleibt eine Antwort aus, wird ein letzter Test via Unicast-Neighbor-So­li­ci­ta­ti­on gestartet. Bestätigt dieser die Nicht­er­reich­bar­keit, ver­schwin­det der Eintrag aus dem Neighbor-Cache.

• Doppelte Adressen erkennen: Hat sich ein Gerät per Au­to­kon­fi­gu­ra­ti­on eine Adresse geholt, stuft NDP diese zunächst als „tentative“ (dt. „vorläufig“) ein. Bevor die Adresse endgültig aktiv wird, muss sie nämlich zunächst als eindeutig ein­ge­stuft werden. Zu diesem Zweck sendet der neu ver­bun­de­ne Netz­werk­cli­ent eine Neighbor So­li­ci­ta­ti­on an die vor­läu­fi­ge Adresse, die er selbst nutzen möchte – mit vor­über­ge­hend un­spe­zi­fi­scher Ab­sen­der­adres­se. Nutzt ein anderer Host die Adresse bereits, antwortet er mit einer Neighbor-Ad­ver­ti­se­ment-Nachricht an die all­ge­mei­ne Multicast-Adresse. So erhält diese auch der prüfende Client, woraufhin er eine neue Adresse bezieht.

• Über Redirect-Optionen in­for­mie­ren: Das Neighbor Discovery Protocol gibt Routern mit der Redirect-Nachricht die Mög­lich­keit, den Weg von Da­ten­pa­ke­ten zu den an­ge­streb­ten Zielhosts zu op­ti­mie­ren. Wie oben bereits auf­ge­führt, können diese mithilfe des ICMPv6-Typs 137 Emp­feh­lun­gen für besser geeignete Zwi­schen­sta­tio­nen aus­spre­chen, die im De­sti­na­ti­on-Cache auf­ge­nom­men werden.

Egal, ob Windows, macOS, Linux, iOS oder Android – moderne Be­triebs­sys­te­me un­ter­stütz­ten IPv6 und sind damit auch in der Lage, in Ethernet-basierten Netz­wer­ken auf die Mög­lich­kei­ten von NDP zu­rück­zu­grei­fen. Mithilfe des ent­spre­chen­den Befehls können Sie über die jeweilige Kom­man­do­zei­le jederzeit den Neighbor-Cache aufrufen, der für Ihr Gerät erstellt worden ist.

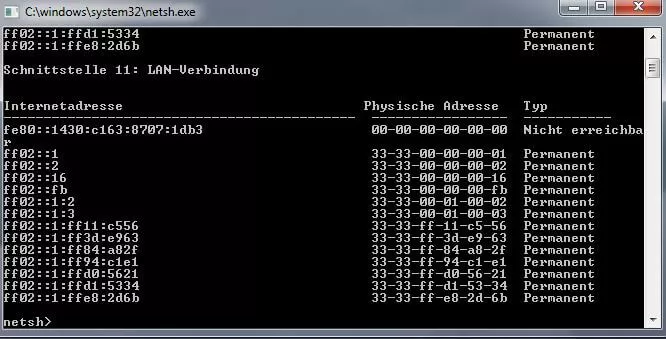

Unter Windows listen Sie Ihre Netz­werk­nach­barn bei­spiels­wei­se mithilfe des Programms netsh (network shell) und dem folgenden Kommando auf:

Mit den meisten Linux-Dis­tri­bu­tio­nen gelingt die Einsicht in den Neighbor-Cache mithilfe des Tools iproute2 und diesem Befehl:
